Friday, May 25, 2012

Azrul Associate - Perunding Grafik dan Percetakan

Bebekalkan pengalaman lebih 5 tahun dalam industri percetakan dan design serta telah mempunyi profile di beberapa syarikat dalam dan luar negara saya sedia menjadi perunding untuk keperluan rekaan dan percetakan anda. Disamping itu juga kita boleh berkongsi pengalaman dan permasalahan dalam industri ini. jika anda memerlukan perkhidmatan saya sila emailkan butiran ke ajoyfineart@gmail.com

Travelog album - custom album for travelling documentation





album percutian yang bercirikan log perjalanan, merekodkan saat-saat manis semasa percutian. Album ni boleh juga dimuatkan caption pendek mengenai rencana di tempat-tempat yang dikunjungi serta discripsi mengenai gambaran yang diberi. Ianya amat sesuai dijadikan kompilasi dalam mengabadikan kenangan semasa percutian dan sebagai time captured.

Pop Up and Roll Up Panel System - Pameran produk dan perkhidmatan anda mobile



Kombinasi diantara pop-up panel dan roll up bunting sesuai digunakan untuk pameran bergerak atau road show. ianya amat praktikal untuk memberi informasi bertulis dan bergambar dengan cetakan 1050dpi yang pastinya jelas dan tepat. sistem panel ini dibina dengan kerangka alluminium kukuh kepingan panel bersaiz 70x230cm dilengkapi titik megnet pada pepenjurunya untuk memudahkan pepasangan dan penyimpanan. sistem ini boleh digunakan berulang-ulang kali untuk acara yang berlainan hanya dengan menukar cetakan pada panel sahaja. Didatangkan dengan Hard Casing yang bole digunakan sebagai meja kaunter dan sarung bagi roll up bunting. untuk maklumat lanjut mengenai produk dan tempahan sila hubungi email ajoyfineart@gmail.com

Tuesday, April 10, 2012

Rekaan Rumah Teres Kampung Bahagian 2

sambungan dari bahagian satu.

cadangan susunatur perabot dan binaan kerangka dinding dan bumbung

blok yang siap untuk di letakan lantai

sebahafian pandangan dalaman

pandangan belakang


perpektif unit tepi

pandangan hadapan

cantuman empat unit






pandangan dari pelbagai sudut setelah unit-unit dicantumkan.

Rekaan rumah teres ini sesuai juga dijadikan rumah home stay dan asrama berskala kecil namun selesa.



Monday, April 9, 2012

Rekaan Rumah Teres Kampung Bahagian 1

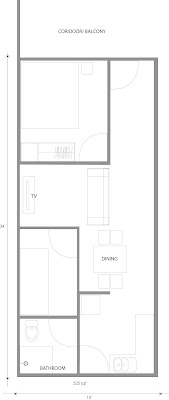

plan cadangan rekaan rumah teres kampung (click for enlarge)

plan keseluruhan rumah teres berkembar (click for enlarge)

Rekaan rumah teres kampung ini berkonsepkan rumah ekonomi untuk kediaman keluarga kecil atau untuk tujuan penyewan. keluasan lantai yang dicadangkan adalah 15x34kaki atau 525 kaki persegi. Terdapat 2 bilik tidur, ruang tamu, ruang makan, dapur dan satu bilik air. rumah bekembar ini sesuai dicantumkan menjadi 4 pintu dalam satu blok. berikut merupakan proses awal menghasilkan plan dan menaikkan komponen sktuktur dan penambahan perabot. didalam bahagian dua, rekaan akan ditambah kepada sktuktur bumbung dan keseluruhan blok.

nama projek: Rumah Teres Kampung
keluasan :525kaki persegi/unit
konsep: rumah ekonomi untuk didrikan di kawasan pinggir bandar atau kampung untuk tujuan disewakan atau dijadikan asrama
sasaran: Keluarga kecil dengan pendapatan sederhana
anggaran kos: RM30k-40k seunit (tidak termasuk pembinaan sistem pembentungan dan ground work/ levelling)
material: sand block, concrete re-enforcement, cement render, bathroom/kitchen tiling, wooden door frame, aluminium window frame and glass.
roof: asbestosis runner ceiling and roof, with garter and pipe
electric : 6"down light, 80w, 240kw standard power point, TV/thelephone socket
etc,etc


rekaan di bawa kedalam template (Larg object feets) dengan menukarkan ia menjadi Autocad file.
Binaan block diangkat dan ditebuk pintu dan tingkap mengikut skala

Garisan templet asal masih kelihatan bagi memudahkan expansion (extrude planar curve)

keseluruhan rekaan dilengkapkan dengan cadangan perabot dan susnatur.

gambaran cadangan
bahagian dapur
bahagian hadapan

ruang dalaman
(ikuti sambungan rekaan ini dibahagan dua)

Rekaan Piala

rekaan piala ini dilihamkan untuk ekspo pendidikan atau berinspirasikan ilmu dan pengetahuan
sketches awal
pandangan prespektif
close up bentuk pena
stalisasi rupa daropada simbol buku

proses rendering

cadangan 1
cadangan 2

render penuh rekaan 2


close-up
meletakan cadangan material
pandangan dari bawah
close-up cadangan material bola kristal
cadangan material : bronze casting

Friday, April 6, 2012

pembinaan rumah terapung atau rumah sangkar ikan

pic: credit dengan izin : http://nurhanayahya.wordpress.com

Industri penternakan ikan dalam sangkar tidak asing lagi di Malaysia, kebanyakan perusahaan ini dijalankan di kawasan muara sungai, tasik,lombong dan kuala sungai. Perusahaan ini dijalankan dalam skala kecil hingga ke sekala besar. lukisan cadangan ini lebih menjurus kepada perusahaan yang memerlukan rumah terapung di kawasan hilir sungai dimana rekaanya menitikberatkan kekuatan binaan dan ketahanan kepada ombak dan angin kencang. Rekaan ini sesuai digunakan sebagai tempat penginapan pekerja, stor simpanan atau tempat pengawasan. mudah mudahan ianya memberi manafaat - azrul associate Kuala Lumpur 2012

Projek : Rumah Terapung, Rumah Sangkar Ikan
Kegunaan: sebagai rumah penginapan atau stor
anggaran saiz: 25'x30'
bahan utama: kayu teras/kayu berkualiti tinggi, pelampung
anggaran kos pembinaan: RM15k-25k
binaan bumbung: piramid dengan bumbung asbestos
penyelengaraan:setiap 6bulan (muara/pinggir laut)
masalah utama : tong/pelampung bocor/ hanyut, bumbung dan dinding
ikatan: skru tahan karat
kemasan: cat minyak (cat bot)
perletakan: ceracak pada dasar sungai/laut dengan ikatan empat penjuru


pelan pandangan atas skutuktur binaan

kerangka dua lapisan dan penyendal pelampung
pelampung akan di ikat dibawah gelegar, namun dengan memasak kedudukanya akan menjadikan ia tahan lasak serta tidak mudah tertanggal serta hanyut
'base platform' dan deck dari pandangan atas

gambaran sktuktur asas ditanggam pada tiang tiang dan platform papan sebagai lantai





pic 7-11: susunan pelampung dan kedudukan pasak






pic 12-17: gambaran sekeliling rekaan
